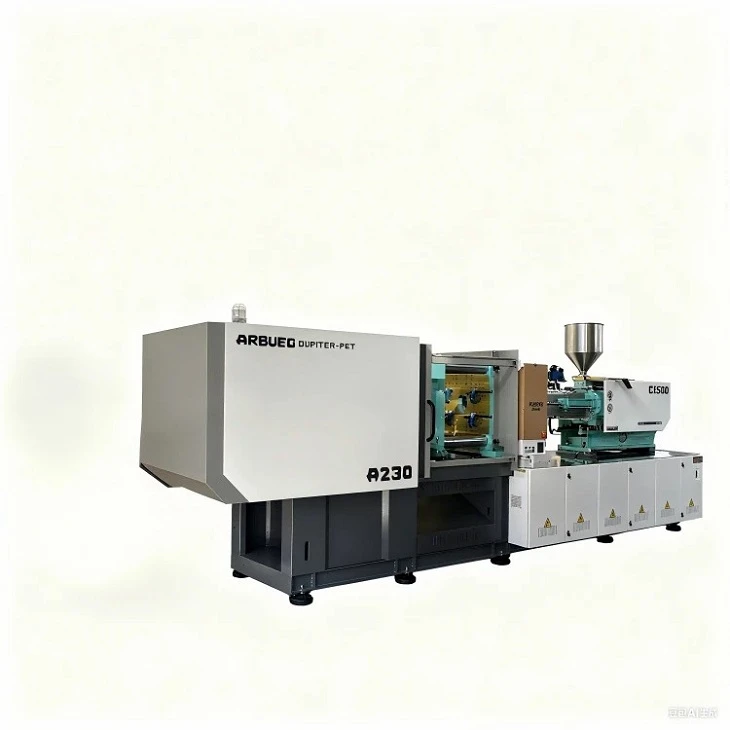

Erittäin tarkka ruiskuvalukone lääketieteellisiin osiin

Lääketieteellisten laitteiden valmistus vaatii erittäin-toistettavia lyöntipainoja, tiukkaa hiukkasten hallintaa ja jäljitettäviä prosessointiparametreja. Tämä lääketieteellisen -luokan ruiskupuristuskone on suunniteltu erityisesti ISO Class 7 ja Class 8 puhdastilaympäristöihin, ja se tuottaa mikro-nestesiruja, ruiskun säiliöitä, suonensisäisiä liittimiä, verenkeräysputkia ja implantoitavia kotelokomponentteja.

Täysin suljettua-suorakäyttöistä kiristysmekanismia, öljytöntä-kiinnitystankoja-ja nikkeli-seoksesta valmistettua bimetallipiippua hyödyntävä yksikkö eliminoi ilmassa leviävän hiukkaskontaminaation ja hydrauliöljyhöyryt. Laukauksen painon toistettavuus saavuttaa vaihtelukertoimen (CV) alle 0,15 %, mikä estää salaman, lyhyet laukaukset ja ohutseinäisten lääketieteellisten osien mittavaihtelun.

Öljytön{0}}muotiton alue:Ruostumattomasta teräksestä päällystetyt levyt, rasvattomat-lineaarilaakerit ja grafiitti-kyllästetyt holkit estävät hiilivetyjen huurtumisen hiukkas-hallitun muottialueen sisällä.

Suljettu-silmukan ruiskutusservokäyttö:Reaaliaikainen palaute optisten kooderien kautta ohjaa ruuvin asentoa +/- 0.01 mm:n sisällä ja paineen siirtoa +/- 0.5 barissa.

Lääketieteellinen pakkaus ja loppupään automaation synkronointi:Integroidut Euromap 63/74- ja OPC UA -liitännät mahdollistavat suoran viestinnän robottipoiminta--ja-paikkayksiköiden, laminaarivirtaushuuvojen ja automatisoitujen näöntarkastusasemien kanssa.

Positiivinen-painepuhdashuoneen huppu:Ylälle asennetut -HEPA-suodattimen integrointipisteet tuottavat ISO-luokan 5 laminaarisen ilmavirran suoraan muotin avoimen kentän yli.

Erikoistuneet lääketieteelliset ruuvi- ja piippukokoonpanot:Nitridoidut seosteräkset tai CPM{1}}9V työkaluteräsruuvit erikoisprofiileilla prosessoivat lämpö-herkkiä bio-hartseja ilman lämpöhajoamista tai leikkauksen aiheuttamaa polymeeriketjun hankausta.

Ruokinta ja plastisointi:Lääketieteelliset polymeeripelletit syötetään ruostumattomasta teräksestä suljetusta suppilosta bimetalliseen tynnyriin, joka on varustettu keraamisilla nauhalämmittimillä. Ruuviprofiilissa on laajennettu siirtymäalue, joka tuottaa tasaisen sulamisen ilman hartsin hajoamista.
Dynaaminen ruiskutus:Suoravetoiset-sähkömoottorit tai servo-hydrauliakut ajavat ruuvia eteenpäin. Ruiskutusnopeutta säädetään monivaiheisella profiiliohjauksella suihkun ja jännityksen keskittymisen estämiseksi mikro-porttien ympärillä.
Ontelopaineen siirto (V/P-kytkin):Siirtyminen nopeudesta paineensäätöön tapahtuu ruuvin asennon, hydraulisen/sähköisen anturin takaisinkytkennän tai pietsosähköisten{0}}muotin ontelon paineanturien avulla.
Muotin kiinnitys ja jäähdytys:Kaksois-sylinteri tai keski{1}}puristuskytkin kohdistaa tasaisen puristusvoiman levyn pinnalle. Muotin jäähdytyskanavia valvotaan monivyöhykevirtausmittareilla tiukan lämpötasapainon ylläpitämiseksi.
Puhdas poisto:Nopeat{0}}sähköejektorit poistavat osat ilman nestemäisiä voiteluaineita. Osat putoavat suljetulle, anti-staattiselle ISO Class 7 -kuljetinhihnalle, joka kulkee positiivisessa HEPA-ilmapaineessa.

Tarkka mikro{0}}annostelun hallinta
Vakioinjektioyksiköt kamppailevat mikro-lääketieteellisten osien kanssa, joissa kohteen paino on alle 1 gramman. Sisällyttämällä korkearesoluutioisia vääntömomentin säätimiä ja alhaisen-hitauksen servokäyttöjä, ruiskutusruuvi pystyy hallitsemaan tarkasti siirtymäaskeleita aina 0,005 cm3 asti. Tämä eliminoi painonvaihtelun moni-onteloneulan navoissa ja katetrin jakoputkissa.
Alhainen leikkaus- ja hajoamissuoja
Lääketieteelliset{0}}tekniset muovit, kuten PEEK, PC ja PMMA, ovat herkkiä lämpöhajoamiselle ja suurelle leikkausjännitykselle. Ruuvin geometriassa on alhainen puristussuhde (1:2,0 - 1:2,2) yhdistettynä sekoituspäähän, joka on suunniteltu minimoimaan viipymäaika ja sulamislämpötilapiikit.
Jäljitettävät laadun ja tiedon seurantapolut
Ohjausarkkitehtuuri kirjaa jokaisen yksittäisen syklin kriittiset injektioparametrit-mukaan lukien ontelon huippupaine, pehmusteen sijainti, annostusaika ja sulamislämpötilaprofiili-. Tietojen vienti OPC UA:n kautta suoraan MES-tietokantarakenteisiin FDA 21 CFR Part 11 -tietokantavaatimusten täyttämiseksi.

Korkean{0}}kavitaatiopipetin vihjeet:32-64-onteloiset muotit, jotka toimivat alle 4,5 sekunnin jakson, tasapainotetulla sydämen tapilla.

Dialyysisuodattimen kotelot:Kirkkaat polykarbonaattikotelot (PC), jotka eivät vaadi optista vääristymistä, jännitys-halkeamiskestävyyttä ja vuoto-tiukat ultraäänihitsaussaumat.

Istutettavat komponentit (PEEK):Pienet rakenneosat, jotka on valettu korkeissa piippulämpötiloissa (jopa 400 astetta) tiukoilla mittatoleransseilla +/- 0.008 mm.

Puristusvoiman laskenta
Määritä osan ja jakojärjestelmän projisoitu kokonaispinta-ala (A, cm2) ja vaadittu ontelopaine (P, baareja):
Puristusvoima (tonnia)=[pinta-ala (cm2) x ontelopaine (bar) x turvallisuuskerroin (1,15–1,25)] / 1 000
Ohuet-seinämäosat (esim. pipetin kärjet): Vaativat suurta ontelopainetta (600 - 800 bar).
Paksut{0}}seinäkotelot: vaativat pienemmän ontelopaineen (300 - 450 bar), mutta pitempiä pitoaikoja.
Ruiskutusyksikön ja ruuvin valinta
Micro-Shot-sovellukset (< 1.5 g): Select 18 mm or 22 mm screw diameter to avoid long polymer residence times and thermal yellowing.
Suuri-läpäisykykyinen pakkaus: Valitse 40 mm - 50 mm:n ruuvi sähkökäyttöisellä jatkuvalla pehmityksellä muottia avattaessa.
Ajojärjestelmän asetukset
Täyssähköinen: Paras ISO-luokan 7 puhdastiloihin, hiljainen (< 65 dB), maximum energy efficiency, shot repeatability <= 0.1%.
Servo-Hydraulic Clean Package: Suitable for large medical housings requiring high clamping tonnage (>350 tonnia) pienemmillä alkulaitteistoinvestoinneilla. Sisältää täysin suljetun hydraulisäiliön ja -läikymättömät pikaliittimet.

Jokainen kone käy läpi standardoidut valmistusvaiheet ja laatutarkastukset ennen toimitusta:
[Kehysjännityksen poistaminen ja koneistus]
↓
[Puhdashuoneen levyjen kokoonpano ja kohdistus]
↓
[Laserinterferometrin rinnakkaiskalibrointi]
↓
[48-Tunnin jatkuva kuivaajo]
↓
[Luokan 7 hiukkasten ja melun validointi]
Levyn työstön tarkkuus:Levyt käsitellään moniakselisissa CNC-työstökeskuksissa-. Levyn yhdensuuntaisuus varmistetaan täydellä puristusvoimalla lasermittauslaitteistolla.
Hydraulijärjestelmän huuhtelu:Servo-hydrauliset mallit huuhdellaan ISO 4406 -puhtauskoodin 16/14/11 saavuttamiseksi ennen tehdashyväksyntätestausta.
Validointiprotokollat ​​(IQ/OQ/PQ-tuki):Koneiden mukana toimitetaan kattavat Installation Qualification (IQ)- ja Operational Qualification (OQ) -dokumentaatiomallit, mikä yksinkertaistaa asiakkaan toimipaikan validointia ISO 13485 -standardien mukaisesti.

Loppupään automaatiointegraatio:Tehdasasennus ylä--sisääntulo- tai sivu-robottien kiinnityslevyistä, tyhjiöejektoripiireistä ja automaattisista syöttöputkista.

In-Muotin merkintä (IML) ja onkaloanturien liitännät:Ennalta määritetyt signaaliliitännät Kistler/Pietsosähköisiä paineantureita, optisia näkölajittelujärjestelmiä ja erikoismuottien lämmitys-/jäähdytysyksiköitä varten.

Mukautetut väri- ja puhdastila-asettelun mukautukset:Räätälöity sähkökaapin sijoittelu, ulkoinen hydraulinen virtalähdeeristys ja tiettyjen alueellisten sähkökoodien noudattaminen (CE/UL/CSA-sertifiointi).

Saadaksesi tarkan teknisen tarjouksen ja kaupallisen tarjouksen, anna seuraavat parametrit:

Osan tiedot:3D CAD -tiedostot (STEP/IGES) tai tekniset piirustukset, joista käy ilmi osien mitat, seinämän paksuus ja projektiopinta-ala.

Hartsi materiaali:Tarkat polymeerilaadut (esim. Makrolon Rx1805 PC, Borealis PP) ja kuivausparametrit.

Muotin tekniset tiedot:Onteloiden lukumäärä, muotin mitat (P x L x K), kanavatyyppi (kuumakanava vs. kylmäkanava) ja poistoiskut.

Tuotantotavoite:Vaadittu sykliaika ja tavoite vuotuiset tuotantomäärät.

Puhdastilaympäristö:ISO-luokkatason vaatimukset ja työmaaautomaatiovaatimukset.
